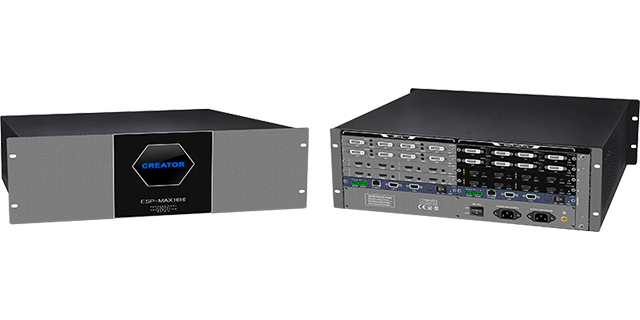

ESP-MAX1616高畫質混合拼接矩陣是一款配置靈活的拼接與無縫矩陣訊號切換器。最大支援容量16路訊號輸入，16路訊號輸出，支援輸入輸出板卡混插功能，自由調配輸入輸出通道任意組合。採用高性能的硬體設計，完美支援各類高畫質數位/模擬訊號切換處理，並支援不規則的LED大螢幕非標解析度拼接輸出，雙控制卡互備功能，所有板卡支援熱插拔。拼接器主要功能是將一個完整的圖像訊號劃分成多個訊號，分配給多個顯示單元，同時組成一個大的顯示螢幕來顯示動態畫面。為各行業的多種影像及控制訊號分配切換處理提供一站式解決方案。
        可廣泛應用於指揮中心、決策室、會商室、多媒體報告廳、集控中心、數據中心、會議室等應用場所。

規格
▪ 電源：100~240VAC，50/60Hz，國際自適應電源
▪ 機箱尺寸：4U
▪ 重量(不含板卡)：約7KG
▪ 工作溫度：-10~55℃
▪ 工作濕度：20%~93%

介面
▪ 可配置輸入卡數量/輸入路數：7/28
▪ 可配置輸出卡數量/輸出路數：4/16
▪ 支援輸入插卡：
EMAX-IN HDMI4; EMAX-IN HDMI2; EMAX-IN HD4; EMAX-IN HD2; EMAX-IN SF4; EMAX-IN SF2;
EMAX-IN DP4; EMAX-IN DP2; EMAX-IN DVI4; EMAX-IN VGA4; EMAX-IN SDI4; EMAX-IN IP2
▪ 支援無縫輸出插卡：
EMAX-OUT HDMI4; EMAX-OUT HDMI2;
EMAX-OUT DVI4; EMAX-OUT HD4;
EMAX-OUT HD2; EMAX-OUT VGA4;
EMAX-OUT SF4; EMAX-OUT SF2;
EMAX-OUT SDI4; EMAX-OUT IP2; EMAX-OUT DP4
▪ 支援拼接輸出插卡：
EMAX-PJOUT HD4; EMAX-PJOUT DVI4; EMAX-PJOUT SF4; EMAX-PJOUT HD2; EMAX-PJOUT DVI2; EMAX-PJOUT SF2
▪ 預覽卡：EMAX-PR LINK
▪ 介面頻寬：13.5Gbps

串口控制
▪ 串行控制介面：RS-232、D型9針母頭與9針公頭、3針鳳凰串口
▪ 鮑率與協議：鮑率：9600，數據位：8，停止位：1，無同位檢查位元
▪ 串行控制口結構：
D型9針母頭：2=TX，3=RX，5=GND；
D型9針公頭：2=TX，3=RX，5=GND

鍵盤控制介面
▪ 鍵盤控制介面：4位3.8mm鳳凰接頭
▪ 使用方式：與擴充鍵盤MCP100配套使用
▪ 鍵盤控制口結構：+5V=DC5V，+=DATA+，-=DATA-GND=訊號地

乙太網控制
▪ 控制介面：RJ45母座
▪ 控制協議：TCP/IP
▪ 控制速率： 自適應10M/100M，全雙工或半雙工
