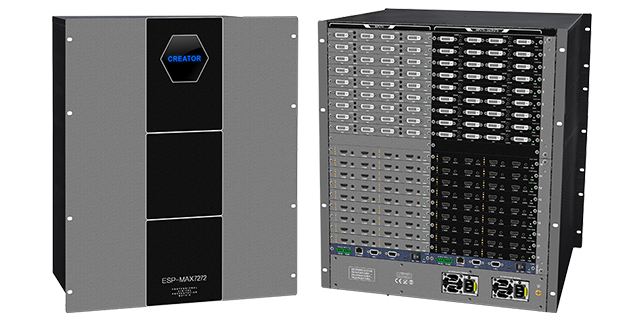

ESP-MAX7272高畫質混合拼接矩陣是一款配置靈活的拼接與無縫矩陣訊號切換器。最大支援容量72路訊號輸入,72路訊號輸出,支援輸入輸出板卡混插功能,自由調配輸入輸出通道任意組合。採用高性能的硬體設計,完美支援各類高畫質數位/模擬訊號切換處理,並支援不規則的LED大螢幕非標解析度拼接輸出,雙控制卡互備功能,所有板卡支援熱插拔。拼接器主要功能是將一個完整的圖像訊號劃分成多個訊號,分配給多個顯示單元,同時組成一個大的顯示螢幕來顯示動態畫面。為各行業的多種影像及控制訊號分配切換處理提供一站式解決方案。
可廣泛應用於指揮中心、決策室、會商室、多媒體報告廳、集控中心、數據中心、會議室等應用場所。
規格
▪ 電源:100~240VAC,50/60Hz,國際自適應電源
▪ 機箱尺寸:11U
▪ 重量(不含板卡):約29KG
▪ 工作溫度:-10~55℃
▪ 工作濕度:20%~93%
介面
▪ 可配置輸入卡數量/輸入路數:35/140
▪ 可配置輸出卡數量/輸出路數:18/72
▪ 支援輸入插卡:
EMAX-IN HDMI4; EMAX-IN HDMI2; EMAX-IN HD4; EMAX-IN HD2; EMAX-IN SF4; EMAX-IN SF2;
EMAX-IN DP4; EMAX-IN DP2; EMAX-IN DVI4; EMAX-IN VGA4; EMAX-IN SDI4; EMAX-IN IP2
▪ 支援無縫輸出插卡:
EMAX-OUT HDMI4; EMAX-OUT HDMI2;
EMAX-OUT DVI4; EMAX-OUT HD4;
EMAX-OUT HD2; EMAX-OUT VGA4;
EMAX-OUT SF4; EMAX-OUT SF2;
EMAX-OUT SDI4; EMAX-OUT IP2; EMAX-OUT DP4
▪ 支援拼接輸出插卡:
EMAX-PJOUT HD4; EMAX-PJOUT DVI4; EMAX-PJOUT SF4; EMAX-PJOUT HD2; EMAX-PJOUT DVI2; EMAX-PJOUT SF2
▪ 預覽卡:EMAX-PR LINK
▪ 介面頻寬:13.5Gbps
串口控制
▪ 串行控制介面:RS-232、D型9針母頭與9針公頭、3針鳳凰串口
▪ 鮑率與協議:鮑率:9600,數據位:8,停止位:1,無同位檢查位元
▪ 串行控制口結構:
D型9針母頭:2=TX,3=RX,5=GND;
D型9針公頭:2=TX,3=RX,5=GND
鍵盤控制介面
▪ 鍵盤控制介面:4位3.8mm鳳凰接頭
▪ 使用方式:與擴充鍵盤MCP100配套使用
▪ 鍵盤控制口結構:+5V=DC5V,+=DATA+,-=DATA-GND=訊號地
乙太網控制
▪ 控制介面:RJ45母座
▪ 控制協議:TCP/IP
▪ 控制速率: 自適應10M/100M,全雙工或半雙工
