此系列包含兩大類產品,一類是帶網路音訊傳輸功能(DIXSP88A),另一類是不帶網路音訊傳輸功能(DIXSP88D)。設備根據物理介面通道數量可分為4進4出,8進8出,12進8出,12進12出,16進12出,16進16出(無USB功能)。集自動增益、擴展、均衡、壓限、限幅、反饋消除、降噪、迴音消除等功能,可靈活應用在會議室、多媒體教室、音樂廳、指揮中心等多媒體場合。

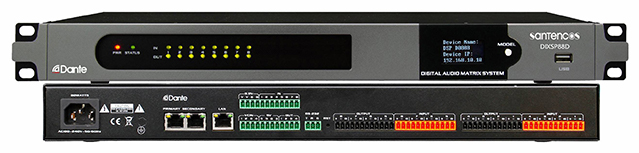

▪ 前面板指示燈
(1) PWR:電源指示燈,接通電源後,燈亮表示設備供電正常,燈滅表示設備供電有異常
(2) STATUS:狀態指示燈,燈閃表示系統運行正常,在升級過程中燈會長亮
(3) 輸入LED指示燈:模擬輸入通道訊號指示燈
(4) 輸出LED指示燈:模擬輸出通道訊號指示燈
(5) LED顯示螢幕:顯示當前設備訊息,如:IP、設備名稱、當前場景
(6) MODEL鍵:切換顯示屏信息按鍵
(7) USB:外接USB介面,支援FAT16、FAT32 文件系統,支援MP3文件格式的播放
▪ 後面板介面
(1) 電源:AC100V~240V,50Hz/60Hz
(2) 螺紋接地口:M3
(3) Dante PRIMARY/SECONDARY:網路音訊傳輸介面
(4) LAN:網路介面,連接PC,在線編輯和命令收發控制
(5) VCIN:對應GPIO配置界面輸入1~4介面,可配置為模擬或邏輯控制,配置為模擬時可接入牆面板用於模擬電壓音量調節控制,配置為邏輯時就作為普通 I/O口
(6) 5V電源和接地端口
(7) GPIO OUT:對應GPIO配置界面輸出13~16 介面,邏輯控制,連接外部控制電路
(8) 3.3V 電源和接地端口
(9) GPIO IN:對應GPIO配置界面輸入5~12口,邏輯控制,連接外部控制電路
(10) RS232:通訊介面,連接外部中控設備/支援攝像機追蹤
(11) RESET:恢復出廠設置按鈕,方法:斷電時按住RESET不放,再上電,處理器啟動15秒後,面板STATUS指示燈閃爍5次後復位成功
(12) INPUT:模擬音訊MIC\LINE輸入介面,平衡式鳳凰端子
(13) OUTPUT:模擬音訊輸出介面,平衡式鳳凰端子
